Расчет объема оболочки и потребного расхода горелки
Необходимость контроля объема оболочки, может возникнуть при оценке соответствия аэростата не имеющего сертификата типа нормам летной годности, при выполнении рекордов, в других случаях.
Расcчитанный объем сравнивается с заявленным
D = 100*|Vз – Vр|/Vз %
Где:
Vр - расcчитанный объем по данному калькулятору;
Vз - заявленный объем оболочки.
Если отличие составляет менее 7% принимается значение заявленного объема.
Для замеров оболочку наполнять воздухом не нужно!!!

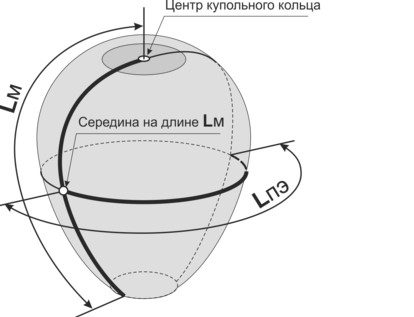

Все замеры производятся в метрах с возможно малым натяжением ткани оболочки в соответствии с рисунком.
Сначала замеряется длина меридиональной линии Lм, идущей вдоль одной из вертикальных силовых лент, замер производится от входного отверстия оболочки до теоретического полюса оболочки (центр купольного кольца).
Затем находится середина на длине Lм.
Замеряется половина длины условного экватора Lпэ - линии, проходящей через найденную точку. Эта линия не обязательно будет идти по шву.
Одновременно производится расчет минимального потребного расхода горелки, который будет обеспечивать подъем аэростата из состояния равновесия на высоту 90м на одну секунду (требование норм летной годности).
Методика согласована Росавиацией в Руководстве по деятельности НПП "РУСБАЛ"
Расcчитанный объем сравнивается с заявленным
D = 100*|Vз – Vр|/Vз %
Где:
Vр - расcчитанный объем по данному калькулятору;
Vз - заявленный объем оболочки.
Если отличие составляет менее 7% принимается значение заявленного объема.
Для замеров оболочку наполнять воздухом не нужно!!!
Все замеры производятся в метрах с возможно малым натяжением ткани оболочки в соответствии с рисунком.
Сначала замеряется длина меридиональной линии Lм, идущей вдоль одной из вертикальных силовых лент, замер производится от входного отверстия оболочки до теоретического полюса оболочки (центр купольного кольца).
Затем находится середина на длине Lм.
Замеряется половина длины условного экватора Lпэ - линии, проходящей через найденную точку. Эта линия не обязательно будет идти по шву.
Одновременно производится расчет минимального потребного расхода горелки, который будет обеспечивать подъем аэростата из состояния равновесия на высоту 90м на одну секунду (требование норм летной годности).
Методика согласована Росавиацией в Руководстве по деятельности НПП "РУСБАЛ"
В калькуляторе используется формула
Расчет прочностных характеристик основных деталей и узлов
Калькулятор предназначен для проверки прочностных характеристик отдельных элементов теплового аэростата, таких как ленты, троса, карабины и расчета загрузки гондолы при проведении испытаний на прочность. Расчеты согласованы Росавиацией в Руководстве по деятельности НПП "РУСБАЛ", основаны на требованиях норм летной годности пилотируемых тепловых аэростатов. Калькулятор не претендует на полноту всех расчетов, которые требуются нормами. Калькулятор ориентирован на проверку соответствия требованиям норм аэростатов, не имеющих сертификата типа.
Расчет характеристик аэростата при не стационарных режимах полета

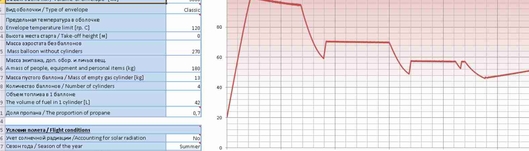

Таблица расчета динамических характеристик теплового аэростата (скорости набора высоты и снижения, поведение аэростата при сбросе парашютистов, расход газа, влияние тепловой мощности горелки и солнечной радиации на характеристики аэростата, вероятность образования льда в оболочке и многое другое). Модель справедлива до высот окончания тропопаузы. Может быть полезной при планировании рекордов высоты на тепловых аэростатах. Язык русский и английский. По сравнению с версией от 2021 года (Вер. 6.1) добавлен расчет температуры на поверхности ткани оболочки, исправлены мелкие ошибки.
Разработчик А. Таланов.
Разработчик А. Таланов.
Чтобы скачать файл, после открытия окна, зайдите в "Файл" - "Скачать" и выберите Excel
Расход топлива, продолжительности полета при стационарных режимах полета
Таблица позволяет рассчитывать расход топлива, продолжительность полета при стационарных режимах полета аэростата (горизонтальный полет на продолжительном участке). Может применяться при планировании рекордных полетов на продолжительность и дальность. Модель позволяет учитывать влияние солнечного излучения на продолжительность полета аэростата, а также вероятность обледенения оболочки на различных этапах полета. Модель может применяться для любых объемов оболочек классической формы. Язык русский и английский.
Разработчик А. Таланов.
Разработчик А. Таланов.
Чтобы скачать файл, после открытия окна, зайдите в "Файл" - "Скачать" и выберите Excel
Расчет скорости и направления ветра по данным шар-пилота
В качестве шар-пилота может использоваться любой воздушный шарик.
Чтобы скачать файл, после открытия окна, зайдите в "Файл" - "Скачать" и выберите Excel
